閥門規格的“分”與“英寸”到底是怎么回事？

發表時間：2019-05-12 09:42:17 閱讀次

陜西博泰達教您如何區分閥門的規格尺寸？是用“分”、“英寸”或者“DN..”嗎？你知道具體的含義嗎？

首先我們普及下“英寸”的由來：
英寸(inch，縮寫為in.)，在荷蘭語中的本意是大拇指，一英寸就是一節大拇指的長度，當然人的大拇指的長度也是長短不一的。
歷史上還是日不落大英帝國厲害，國家強大有話語權，14世紀時，英皇愛德華二世頒布了“標準合法英寸”。其規定為：從大麥穗中間選擇三粒最大的麥粒并依次排成一行的長度就是一英寸(約25.4毫米)，一直延續至今。

言歸正傳，通常我們?nèi)ノ褰鸬曩?gòu)買閥門或者水管、接頭等，不懂的直接拿著樣品去買，懂行的一般說明規格，要幾分或者幾英寸的，其實仔細看水閥或者水管接頭等閥體或者包裝盒上都會標明規格，例如1/2′、3/4′、1′、DN15等等。

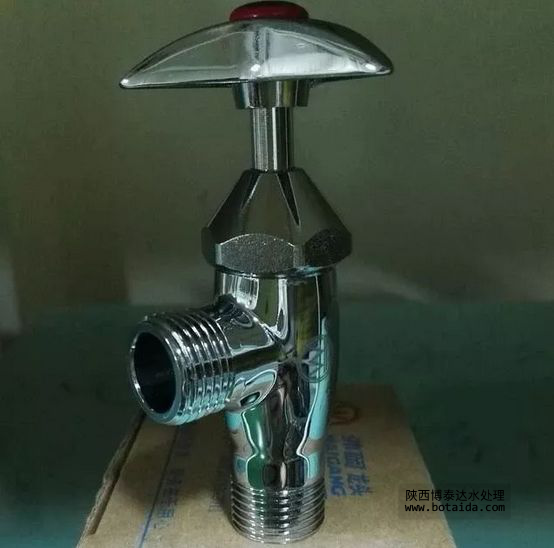

如下圖示：衛生間常用臉盆冷熱水直角閥，尺寸規格DN15。

如果要了解并學習，這些閥門的規格及尺寸標識，就必須牢記下面常用的換算關系：

基本公式換算：1 英寸≈25.4毫米 =8英分(簡稱分)

所以：1英分＝1/8 ′(英寸) ≈3.175mm

2英分＝1/4‘(英寸)

4英分＝1/2‘(英寸)

6英分＝3/4′(英寸)

(為了便于記憶，通常幾分之幾英寸乘以8得到對應的分)

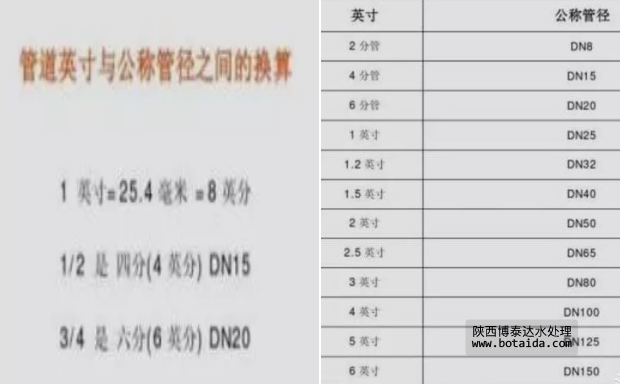

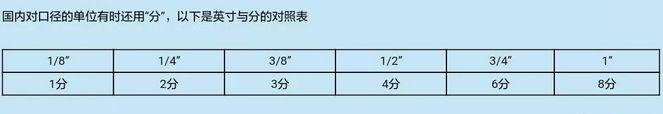

下圖為“分”與“英寸”的對應關系：

在生活中使用最多的閥多為1/2′(4分閥)，有時標注為DN15，其實規格都是一樣的，只是標注形式不同而已。

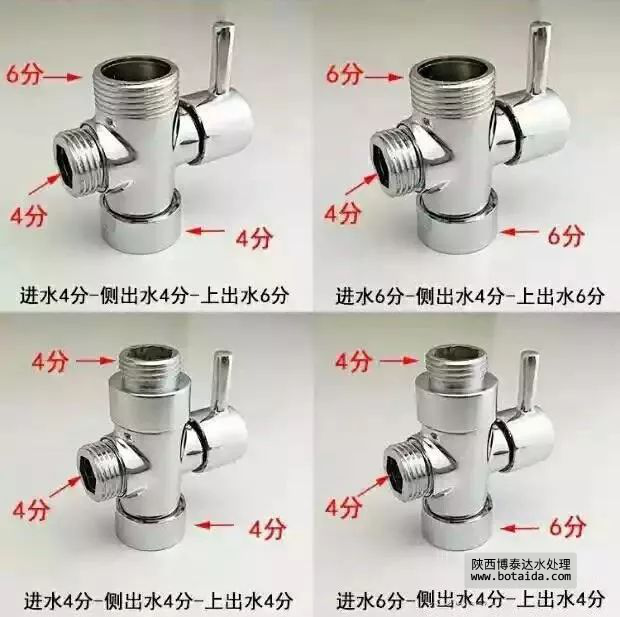

所以我們通常稱呼4分和6分及1寸的水閥或者水管，其中4分、6分、1寸指的是水閥或者水管的管徑的英制表示方法，分全稱是英分。

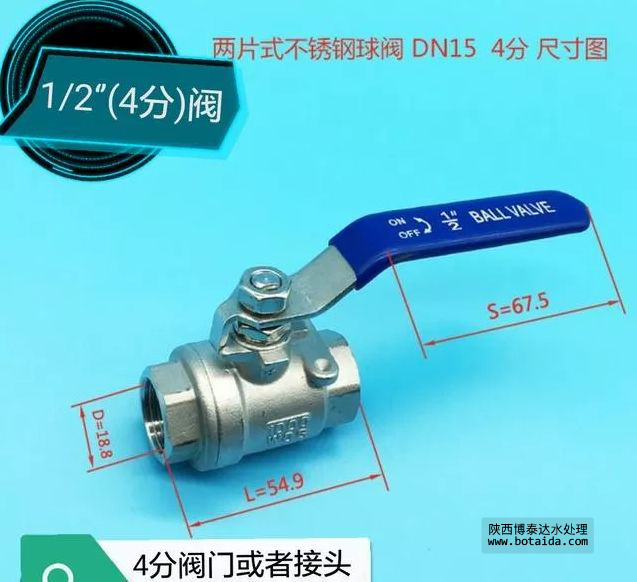

如下圖：1/2英寸即為4分閥(DN15)公稱通徑15，螺紋內徑約為19mm左右。

單位：毫米

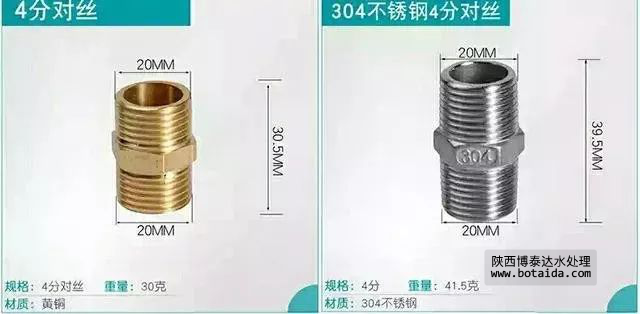

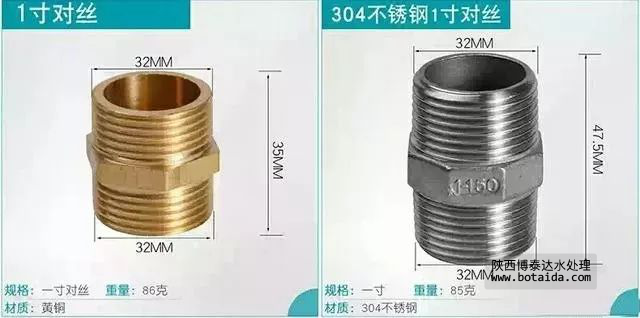

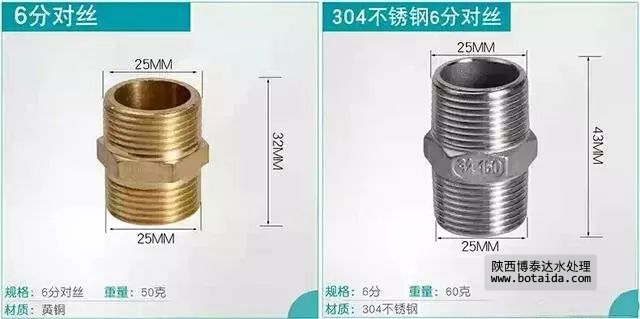

配合使用的對絲如下圖：

有時即使閥體沒有標注規格，我們可以用尺子粗略的測量一下即可確定閥的規格，通常4分閥若為內螺紋通常內徑約為18～20mm左右，若為外螺紋可測量螺紋外徑，同理。

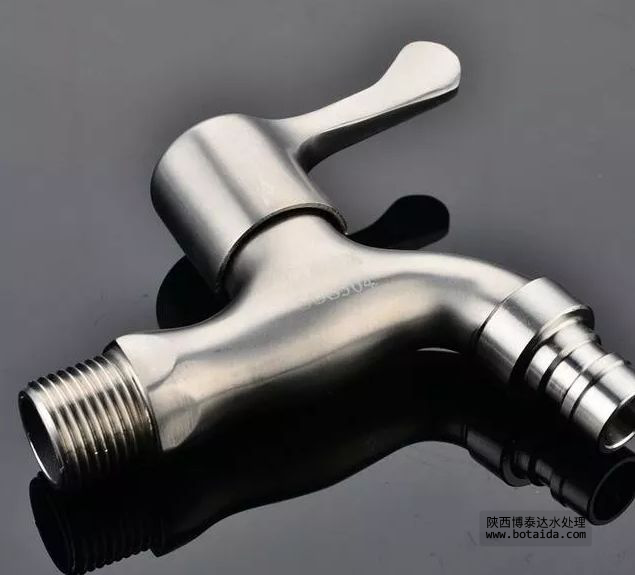

下圖家庭常用4分洗衣機水龍頭：

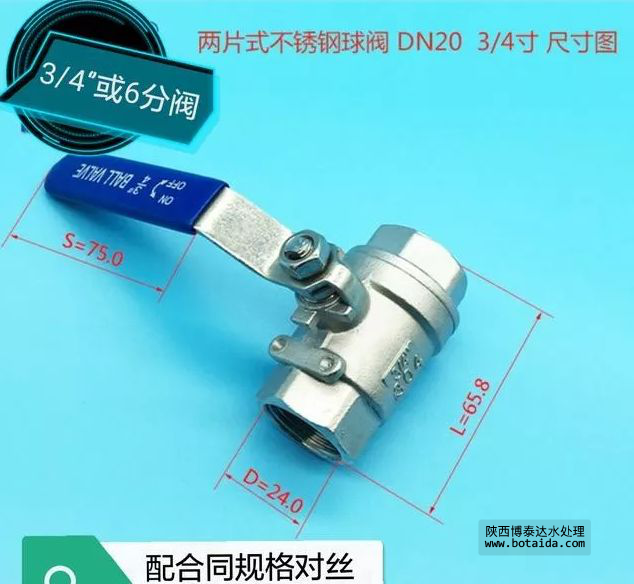

下圖為3/4′又稱6分閥(DN20)，公稱通徑20，通常內徑約在24mm左右。

單位：毫米

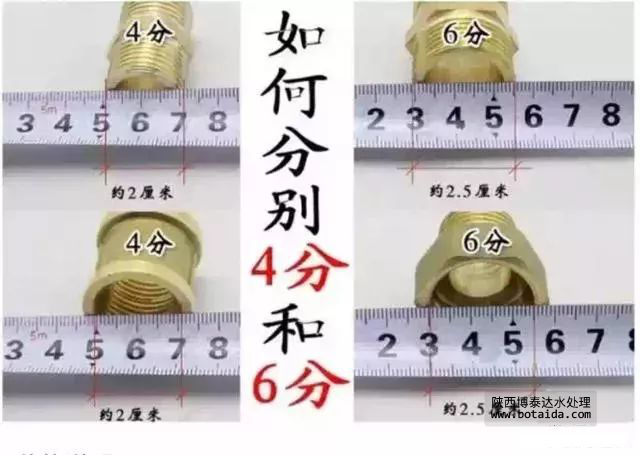

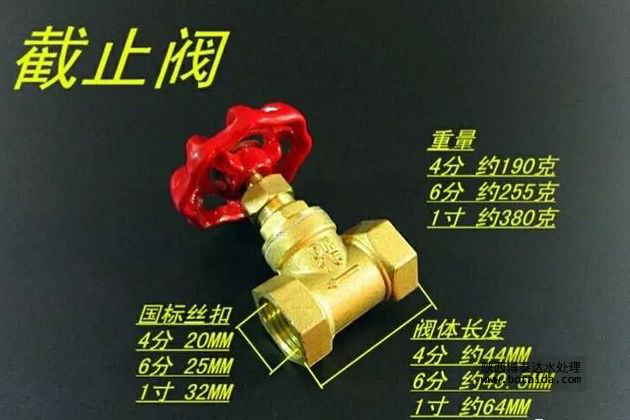

下圖為測量法粗略估計判斷4分、6分閥的方法：

從上面講解中，不少人會疑惑，閥門規格DN表示啥意思，其實閥門規格DN20中的DN是公稱(直徑)通徑符號，公稱通徑（nominal diameter），又稱平均外徑（mean outside diameter）公稱直徑又稱名義直徑，既不是外徑也不是內徑，是人們規定的為了實現標準化而產生的，使得同一直徑的管道與配件均能實現相互連接，具有互通性、互換性而規定。
所以DN既不是外徑，也不是內徑，但更接近內徑。壓力等級低的，壁厚小，DN小于內徑；壓力等級高的，壁厚大，DN大于內徑。DN代表公稱直徑，它的單位是毫米，但是公稱直徑是名義尺寸，不是絕對的實際尺寸。

例如，管路或者閥門設計者計算，需要內徑為102mm，壁厚為3mm的鋼管，管子外徑就為108mm，按照鋼管的設計標準剛好有此類的管材，在這種情況下，管路內徑102mm，應劃歸最接近的公稱通徑即閥門設計為DN100，顯然它的公稱尺寸顯然要小于內徑尺寸。在另外一種情況下，仍采用外徑108mm的管材，到由于壓力較高，壁厚要求為6mm，那么管子的內徑就為96，此時采用的閥門仍為DN100，這時公稱尺寸就大于關管子的內徑。

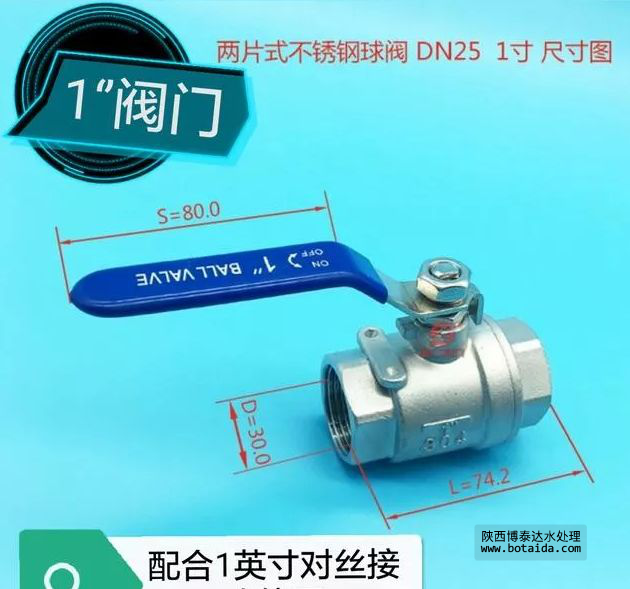

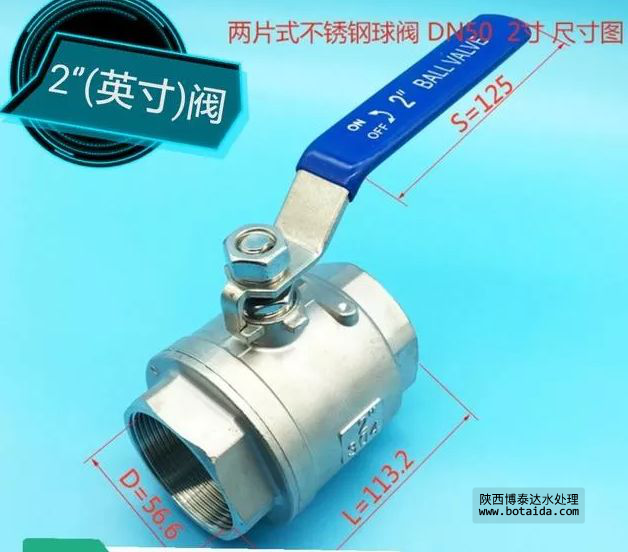

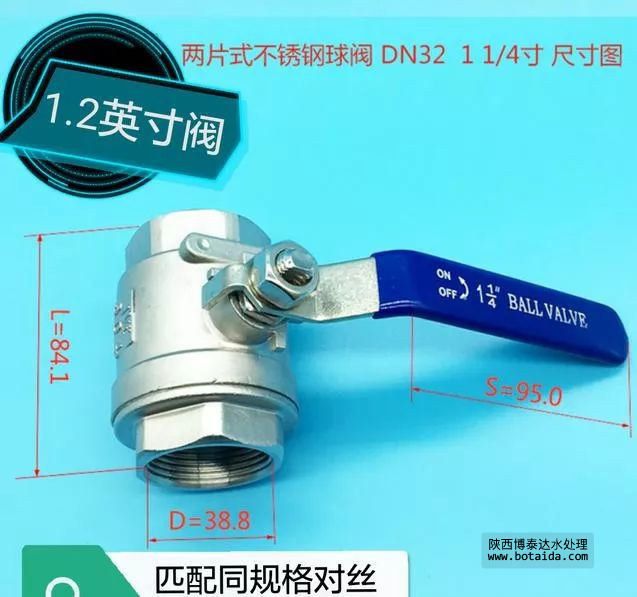

下圖為1′(英寸)DN25的閥門，通常不稱呼8分閥，公稱通徑為25，螺紋內徑約為30mm左右，以此類推：
